Клапан обратный шаровый фланцевый чугунный ГРАНЛОК RD12F Ду 50 с доставкой в г. GEO_CITY_NAME

Клапан обратный ГРАНЛОК RD12F Ду50 шаровый чугунный Клапан обратный шаровый фланцевый чугунный ГРАНЛОК RD12F Ду50 предназначен для предотвращения образования обратного потока среды в системах канализации. В данной модели запорный элемент клапана выполнен в виде стального шара, с покрытием NITRIL NBR. Места установки данного клапана - на горизонтальных и вертикальных трубопроводах, движение рабочей жидкости - по стрелке на корпусе . ВНИМАНИЕ!!!Обратный клапан шаровый ГРАНЛОК RD12F Ду50 является полным техническим аналогом шаровых обратных клапанов: AVK 53/X0, VAP ZENIT, ABRA-D-022, HEISSKRAFT, Zetkama V6516, Khlop CV-04/F, Jafar тип 6515, Dendor 012F, Genebre 2453, Tecofi CBL3240. Технические характеристики обратного клапана ГРАНЛОК RD12F Ду50: Максимальное давление: 16 атм Минимальное давление открытия: 0.5атм Рабочая температура: +70 град С Рабочая среда: сточные воды, холодная вода и неагрессивные жидкости Присоединение: фланцевое Материал корпуса: чугун GGG40 Материал шара: сталь с покрытием NITRIL NBR Варианты установки клапана ГРАНЛОК RD12F Чертеж клапана ГРАНЛОК RD12F Габаритные размеры клапана ГРАНЛОК RD12F Размеры (мм) Диаметр условного прохода клапанов ГРАНЛОК RD12F (мм) 50 65 80 100 125 150 200 250 300

Цена товара с НДС (без доставки) на 28.02.2020

Розничная цена 4 850

Оптовая цена 4 500

Получить скидку

Товар есть в наличии

Состояние товара: Новый

Количество

19515

- шт +

Всего выбрано товара с учетом оптовой скидки на сумму :

Доставка в город:

Транспортная компания:

Заказ в 1 клик

Получить скидку

Добавить в корзину

Масса

10,0 кг

Строительная длина

230 мм

Как выбрать обратный клапан

Описание товара

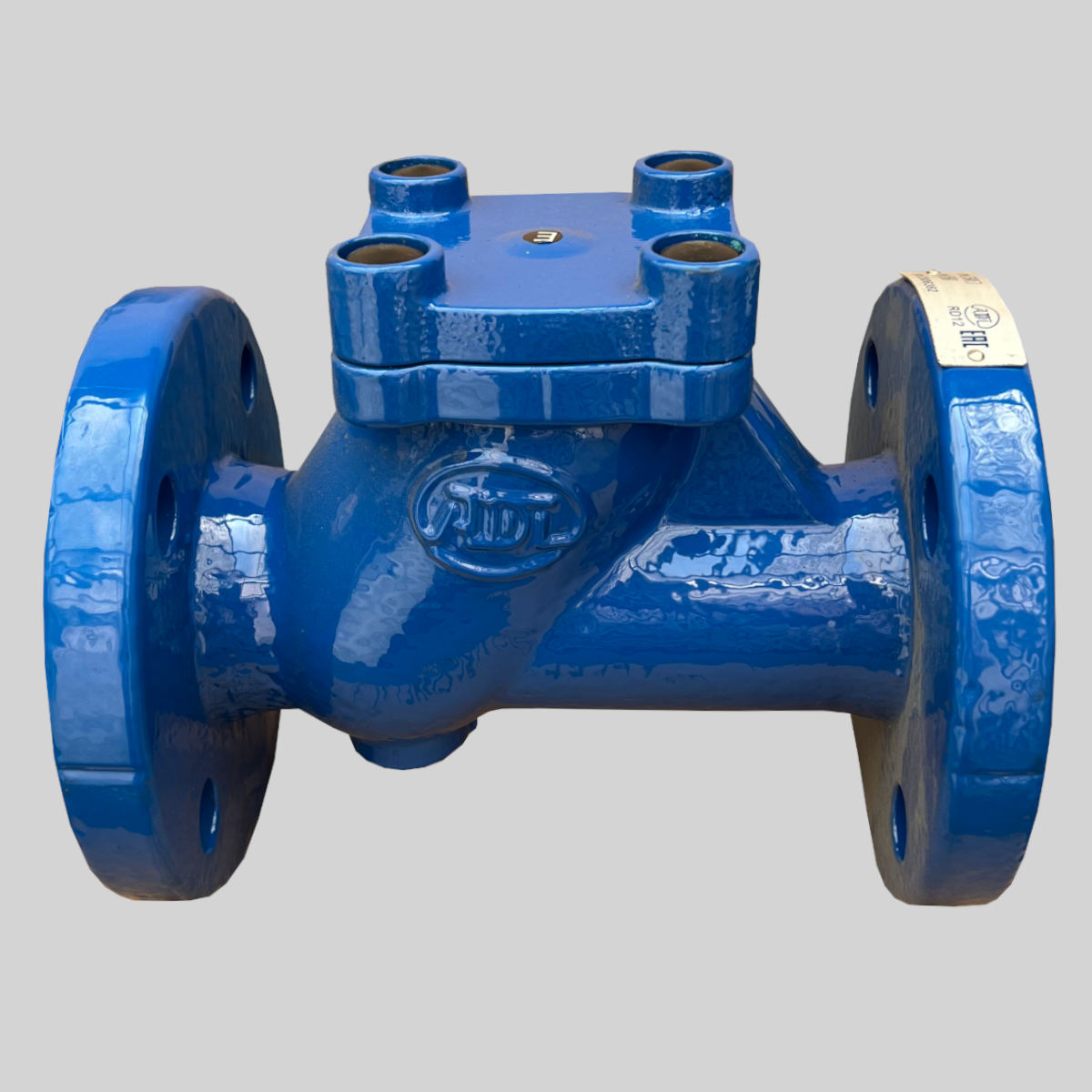

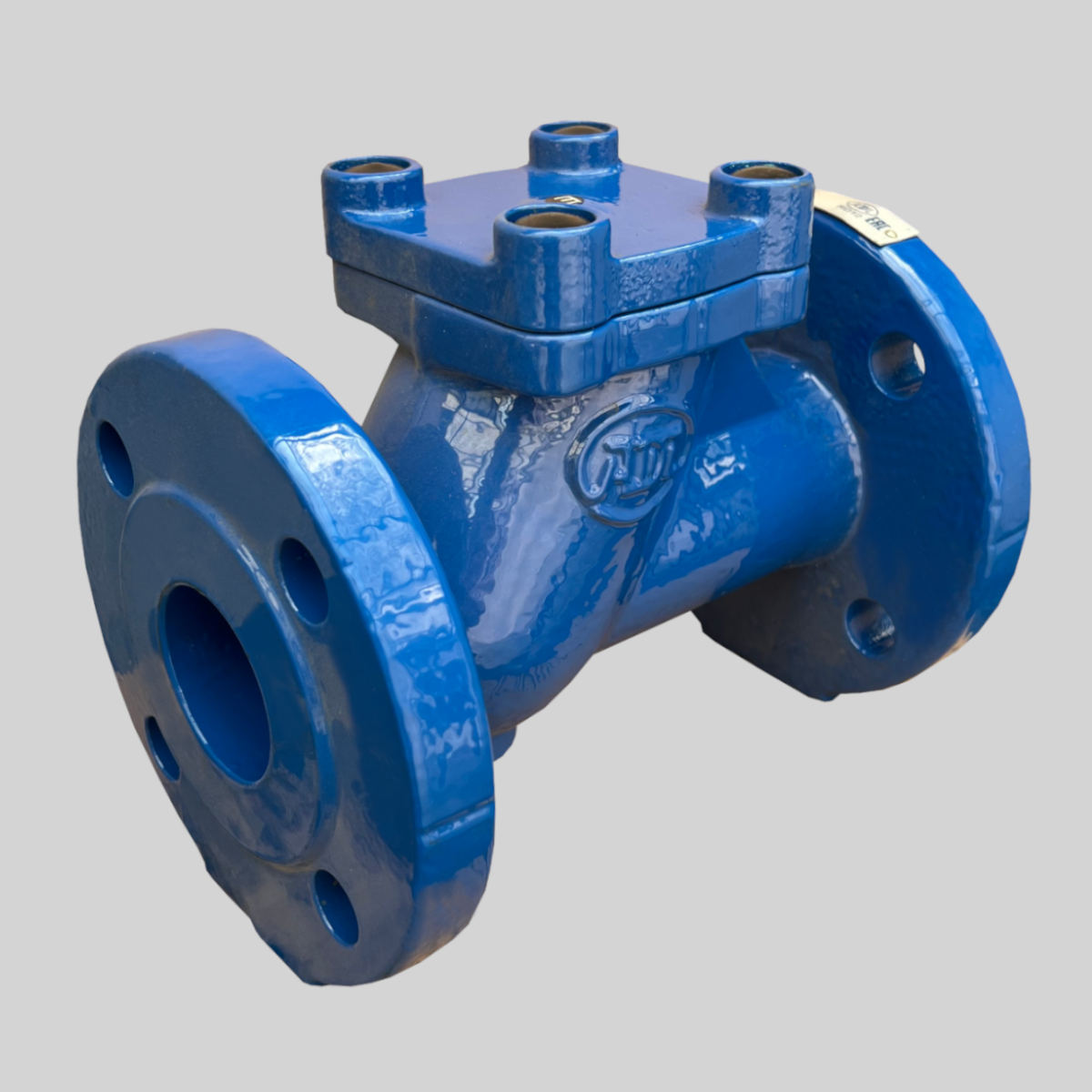

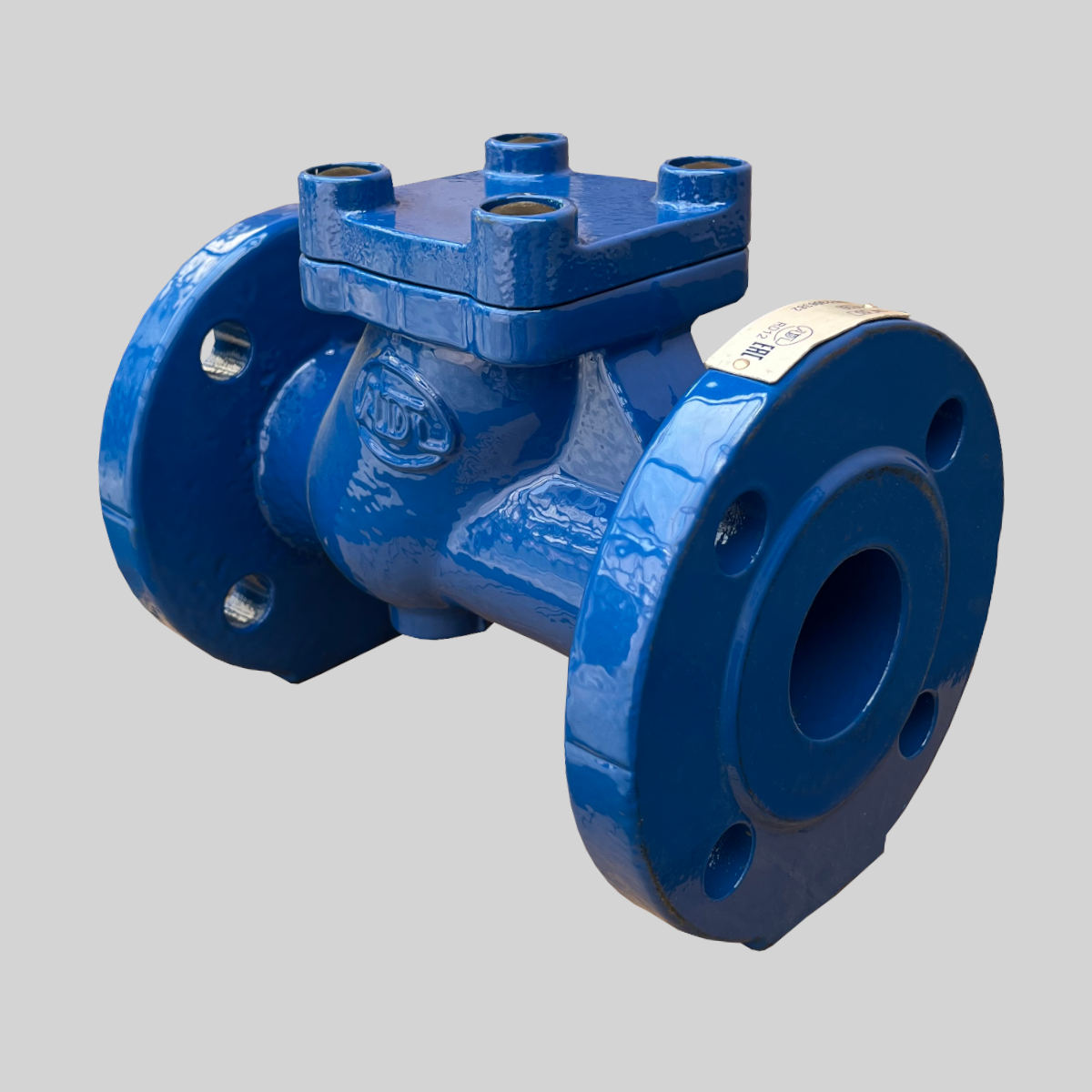

Клапан обратный ГРАНЛОК RD12F Ду50 шаровый чугунный

Клапан обратный шаровый фланцевый чугунный ГРАНЛОК RD12F Ду50 предназначен для предотвращения образования обратного потока среды в системах канализации. В данной модели запорный элемент клапана выполнен в виде стального шара, с покрытием NITRIL NBR. Места установки данного клапана - на горизонтальных и вертикальных трубопроводах, движение рабочей жидкости - по стрелке на корпусе .

ВНИМАНИЕ!!!Обратный клапан шаровый ГРАНЛОК RD12F Ду50 является полным техническим аналогом шаровых обратных клапанов: AVK 53/X0, VAP ZENIT, ABRA-D-022, HEISSKRAFT, Zetkama V6516, Khlop CV-04/F, Jafar тип 6515, Dendor 012F, Genebre 2453, Tecofi CBL3240.

Технические характеристики обратного клапана ГРАНЛОК RD12F Ду50:

Максимальное давление: 16 атм
Минимальное давление открытия: 0.5атм
Рабочая температура: +70 град С
Рабочая среда: сточные воды, холодная вода и неагрессивные жидкости
Присоединение: фланцевое
Материал корпуса: чугун GGG40
Материал шара: сталь с покрытием NITRIL NBR

Варианты установки клапана ГРАНЛОК RD12F

Варианты установки клапана обратного фланцевого ГРАНЛОК RD12F

Чертеж клапана ГРАНЛОК RD12F

Клапан обратный фланцевый ГРАНЛОК RD12F - габаритные размеры и внутренний вид

Габаритные размеры клапана ГРАНЛОК RD12F

Размеры (мм)	Диаметр условного прохода клапанов ГРАНЛОК RD12F (мм)
Размеры (мм)	50	65	80	100	125	150	200	250	300
Высота от центра Н	120	140	165	200	245	285	380	460	535
Строительная длина L	230	290	310	350	400	480	600	730	850
Диаметр фланца D	165	185	200	220	250	285	340	400	455
Межцентровые растояния для болтов ф	125	145	160	180	210	240	295	355	410
Диаметр выступа d	99	120	132	156	184	211	266	319	370
Количество отверстий х диаметр болтов Z-фd	4 19	4 19	8 19	8 19	8 19	8 23	12 23	12 28	12 28
Толщина фланца-высота выступа b-f	20 2	20 2	22 2	24 2	26 2	26 2	30 2	36 2	42 2
Масса (кг)	10	13	17	27	36.5	54	103	165	241

Чертеж фланца плоского Ру16 атм по ГОСТ 12820

Фланец плоский Ру16 атм по ГОСТ 12820 - габаритные размеры

Габаритные характеристики фланца стального Ру 16 по ГОСТ 12820-80

Обозначение	Размеры (мм)								Масса кг	Количество отверстий	Диаметр болтов
Обозначение	d_z	D_w	D_z	D₀	D₁	f	g	d₀	Масса кг	Количество отверстий	Диаметр болтов
1 - 15 - 16	18	19	95	65	47	2	12	14	0.61	4	M12
1 - 20 - 16	25	26	105	75	58	2	14	14	0.86	4	M12
1 - 25 - 16	32	33	115	85	68	2	16	14	1.17	4	M12
1 - 32 - 16	38	39	135	100	78	2	16	18	1.58	4	М16
1 - 40 - 16	45	46	145	110	88	3	17	18	1,96	4	М16
1 - 50 - 16	57	59	160	125	102	3	19	18	2,58	4	М16
1 - 65 - 16	76	78	180	145	122	3	21	18	3,42	4	М16
1 - 80 - 16	89	91	195	160	133	3	21	18	3,71	4	М16
1 - 100 - 16	108	110	215	180	158	3	23	18	4,73	8	М16
1 - 125 - 16	133	135	245	210	184	3	25	18	6,38	8	М16
1 - 150 - 16	159	161	280	240	212	3	25	22	7,81	8	М20
1 - 200 - 16	219	222	335	295	268	3	27	22	10,1	12	М20
1 - 250 - 16	273	273	405	355	320	3	28	26	14,49	12	М24
1 - 300 - 16	325	325	460	410	370	4	28	26	17,78	12	М24
1 - 350 - 16	377	377	520	470	430	4	28	26	22,88	12	М24
1 - 400 - 16	426	426	580	525	482	4	34	30	31	16	М27

Паспорта клапанов ГРАНЛОК RD12F по диаметрам

RD-12F-50	RD-12F-65	RD-12F-80	RD-12F-100
RD-12F-125	RD-12F-150	RD-12F-200	RD-12F-250
RD-12F-300

Полное описание товара

Документация

Паспорт

Декларация о соответствии (до 2022-07-20)

Декларация о соответствии (до 2020-08-22)

Экспертное заключение

Паспорт

Отзывы (Голосов: 2)

Алексей (ГУП ЛО "Водоканал Шлиссельбурга")

Отзыв о товаре "Клапан ГРАНЛОК RD12F Ду 100":

Добрый день!
При закрытии клапана/остановки насоса какой звук нормальный, на одном клапана сравним с ударом кувалды.

17.07.2018

Стельцов Я. (ИП)

Отзыв о товаре "Клапан ГРАНЛОК RD12F Ду 50":

Добрый день, коллеги!
Работаю с данной компанией уже 10-й год (скоро юбилей отметим). Данный клапан используется для установки в канализацию. Огромный плюс, что можно ставить как на горизонтальных так и вертикальных трубопроводах.
Продал не один десяток- ни одного возврата! Спасибо за качественную продукцию.

21.01.2016
