Клапан (вентиль) чугунный фланцевый KV16 Ду100 Ру16 с доставкой в г. GEO_CITY_NAME

Цена товара с НДС (без доставки) на 14.08.2022
Розничная цена 19 000
Оптовая цена 17 700
Получить скидку
Товар есть в наличии
Состояние товара: Новый
Количество
463374
- шт +

Всего выбрано товара с учетом оптовой скидки на сумму :
Транспортная компания:
Заказ в 1 клик
Добавить в корзину
Подбор аналогов
Получить скидку
Диаметр
100 мм
Давление
1.6 МПа
Температура
300 град С
Строительная длина
350 мм
Масса
38.9 кг
Описание товара Документация Отзывы Заказ продукции

Клапан запорный ГРАНВЕНТ KV16 Ду100


Клапан (вентиль) запорный чугунный сальниковый фланцевый ГРАНВЕНТ KV16 Ду100 предназначен для установки в качестве запорного устройства на трубопроводы холодной и горячей воды, пара и других жидкостей и газов, неагрессивных к материалу корпуса и уплотнений.

ВНИМАНИЕ!!! Вентиль фланцевый ГРАНВЕНТ KV16 Ду100 рекомендуется как замена отечественных клапанов: 15кч19п, 15кч34п, 15кч16п, 15кч16нж.

Технические характеристики на вентиль ГРАНВЕНТ KV16 Ду100:


Максимальное давление: 16 атм
Рабочая температура: -10 +300 град С
Рабочая среда: жидкости и газы, неагрессивные к материалам клапана
Материал корпуса: чугун GG25
Материал штока, клапана: нержавеющая сталь X20Cr13
Присоединение: фланцевое
Уплотнение корпуса и крышки: графит
Уплотнение: металл по металлу

Чертеж клапана ГРАНВЕНТ KV16

Клапан запорный ( вентиль ) фланцевый ГРАНВЕНТ KV16 - габаритные размеры


Габариты и характеристики клапанов ГРАНВЕНТ KV16

Размеры (мм) Диаметр условного прохода клапанов ГРАНВЕНТ KV16 (мм)
15 20 25 32 40 50 65 80 100 125 150 200
Диаметр маховика W
96 96 120 140 140 200 200 240 280 360 360 400
Строительная длина L
130 150 160 180 200 230 290 310 350 400 480 600
Высота от центра (в закрытом состоянии) Н
167 167 183 215 220 239 266 317 339 411 441 499
Высота от центра (в открытом состоянии) Н1
180 180 200 231 247 270 306 363 397 472 514 576
Диаметр фланца D
95 105 115 140 150 165 185 200 220 250 285 340
Межцентровые растояния для болтов D1
65 75 85 100 110 125 145 160 180 210 240 295
Диаметр выступа D2
46 56 65 76 84 99 120 132 156 184 211 266
Количество отверстий х диаметр болтов Z-фd
4 14 4 14 4 14 4 19 4 19 4 19 4 19 8 19 8 19 8 19 8 23 12 23
Толщина фланца-высота выступа b-f
14 2 16 2 16 2 18 2 18 2 20 2 20 2 22 2 24 2 26 2 26 2 30 2
Пропускная способность Kv
5,9 7,4 13 18 30 41 79 115 181 225 364 690
Масса (кг)
3,5 4,4 5,6 9,5 11 15 23 31 39 63 79 125

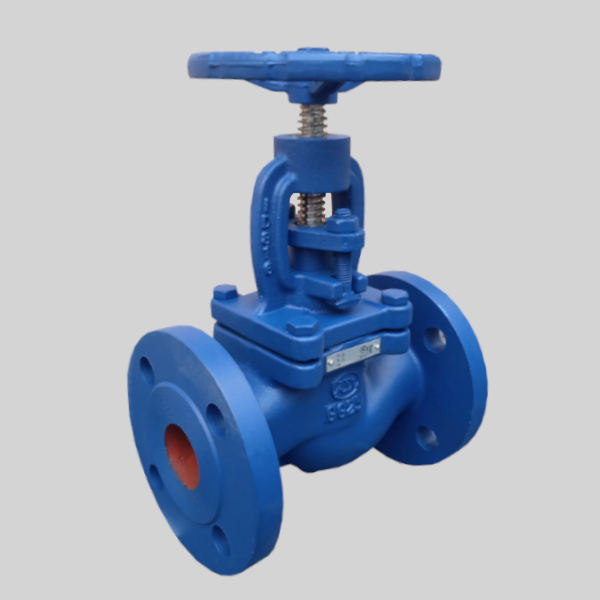

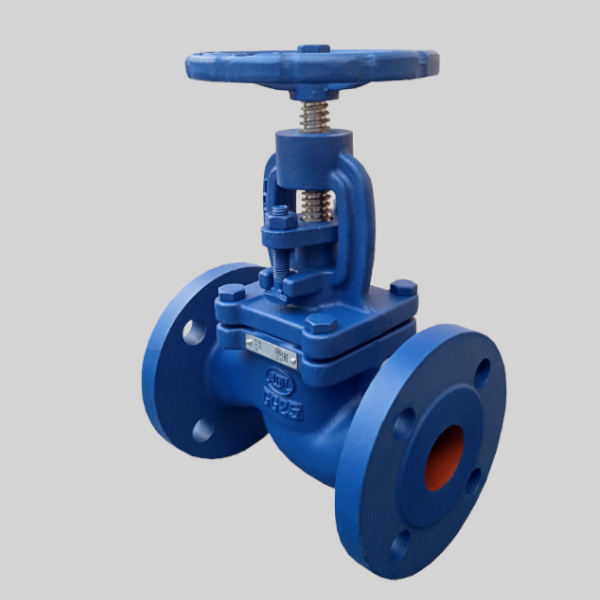

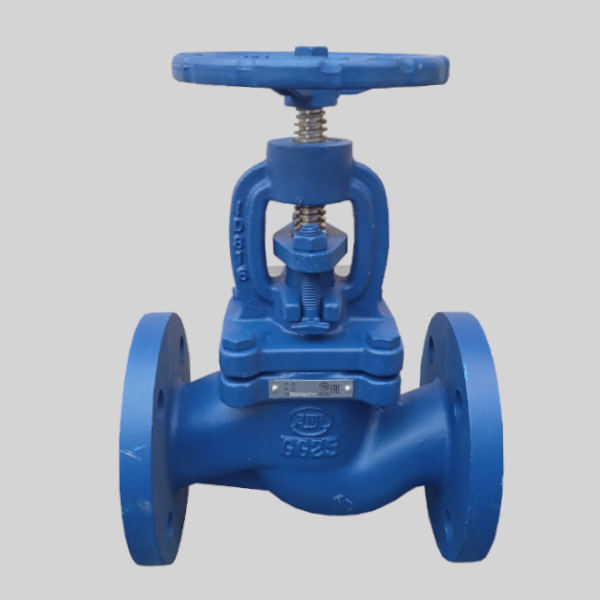

Фото оборудования 0 Клапан (вентиль) чугунный фланцевый KV16 Ду100 Ру16
