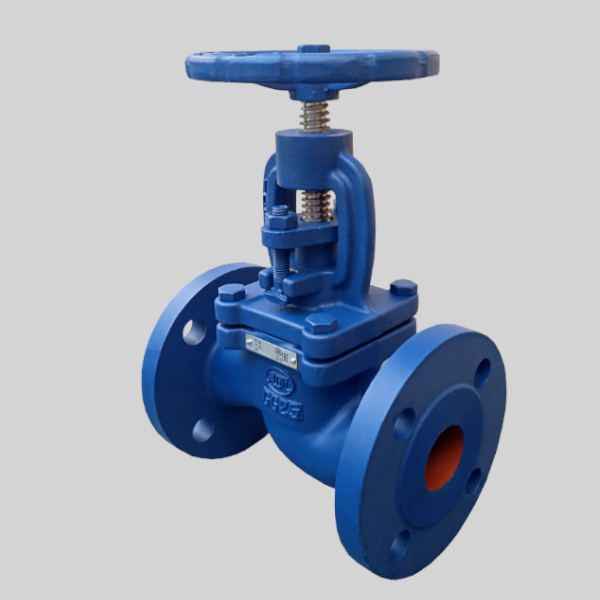

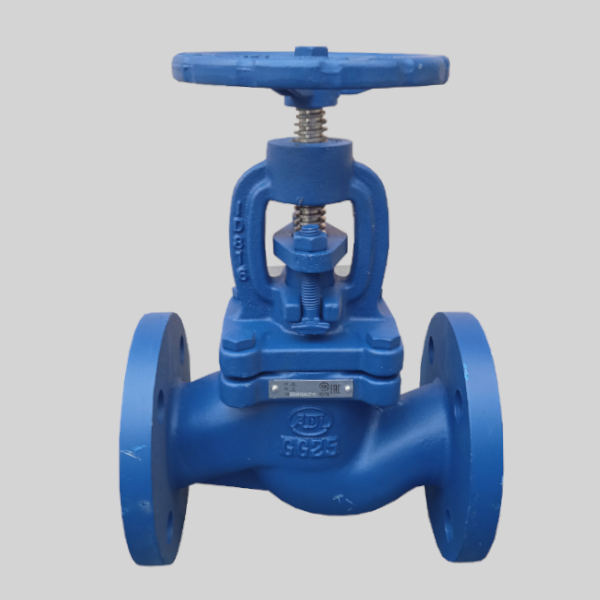

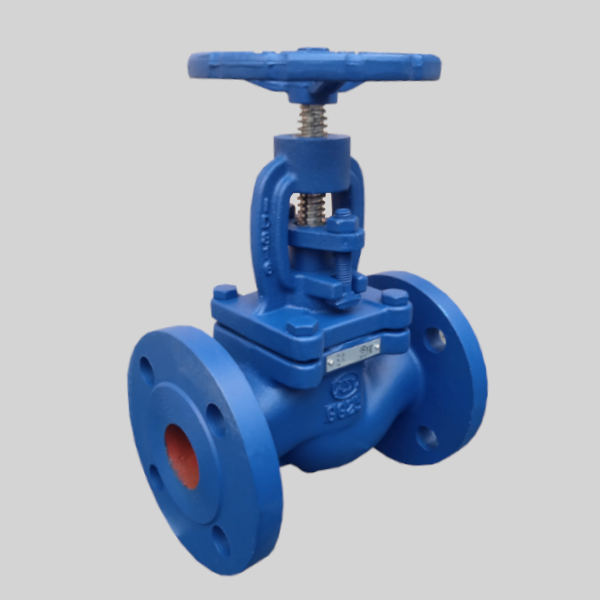

Клапан запорный ГРАНВЕНТ KV16 Ду15
Клапан (вентиль) запорный чугунный сальниковый фланцевый
ГРАНВЕНТ KV16 Ду15 предназначен для установки в качестве запорного устройства
на трубопроводы холодной и горячей воды, пара и других жидкостей и газов, неагрессивных к материалу корпуса и уплотнений.
ВНИМАНИЕ!!! Вентиль фланцевый
ГРАНВЕНТ KV16 Ду15 рекомендуется как замена отечественных клапанов:
15кч19п, 15кч34п, 15кч16п, 15кч16нж.
Технические характеристики на вентиль ГРАНВЕНТ KV16 Ду15:
Максимальное давление: 16 атм
Рабочая температура: -10 +300 град С
Рабочая среда: жидкости и газы, неагрессивные к материалам клапана
Материал корпуса: чугун GG25
Материал штока, клапана: нержавеющая сталь X20Cr13
Присоединение: фланцевое
Уплотнение корпуса и крышки: графит
Уплотнение: металл по металлу
Чертеж фланца плоского Ру16 атм по ГОСТ 12820
Габаритные характеристики фланца стального Ру 16 по ГОСТ 12820-80
Обозначение |
Размеры (мм) |
Масса кг
| Количество отверстий
| Диаметр болтов
|
dz |
Dw |
Dz |
D0 |
D1 |
f |
g |
d0 |
1 - 15 - 16 |
18 |
19 |
95 |
65 |
47 |
2 |
12 |
14 |
0.61 |
4 |
M12 |
1 - 20 - 16 |
25 |
26 |
105 |
75 |
58 |
2 |
14 |
14 |
0.86 |
4 |
M12 |
1 - 25 - 16 |
32 |
33 |
115 |
85 |
68 |
2 |
16 |
14 |
1.17 |
4 |
M12 |
1 - 32 - 16 |
38 |
39 |
135 |
100 |
78 |
2 |
16 |
18 |
1.58 |
4 |
М16 |
1 - 40 - 16 |
45 |
46 |
145 |
110 |
88 |
3 |
17 |
18 |
1,96 |
4 |
М16 |
1 - 50 - 16 |
57 |
59 |
160 |
125 |
102 |
3 |
19 |
18 |
2,58 |
4 |
М16 |
1 - 65 - 16 |
76 |
78 |
180 |
145 |
122 |
3 |
21 |
18 |
3,42 |
4 |
М16 |
1 - 80 - 16 |
89 |
91 |
195 |
160 |
133 |
3 |
21 |
18 |
3,71 |
4 |
М16 |
1 - 100 - 16 |
108 |
110 |
215 |
180 |
158 |
3 |
23 |
18 |
4,73 |
8 |
М16 |
1 - 125 - 16 |
133 |
135 |
245 |
210 |
184 |
3 |
25 |
18 |
6,38 |
8 |
М16 |
1 - 150 - 16 |
159 |
161 |
280 |
240 |
212 |
3 |
25 |
22 |
7,81 |
8 |
М20 |
1 - 200 - 16 |
219 |
222 |
335 |
295 |
268 |
3 |
27 |
22 |
10,1 |
12 |
М20 |
1 - 250 - 16 |
273 |
273 |
405 |
355 |
320 |
3 |
28 |
26 |
14,49 |
12 |
М24 |
1 - 300 - 16 |
325 |
325 |
460 |
410 |
370 |
4 |
28 |
26 |
17,78 |
12 |
М24 |
1 - 350 - 16 |
377 |
377 |
520 |
470 |
430 |
4 |
28 |
26 |
22,88 |
12 |
М24 |
1 - 400 - 16 |
426 |
426 |
580 |
525 |
482 |
4 |
34 |
30 |
31 |
16 |
М27 |
Паспорта клапанов ГРАНВЕНТ KV16 по диаметрам
