Клапан (вентиль) чугунный фланцевый KV16 Ду150 Ру16 с доставкой в г. GEO_CITY_NAME

Клапан (вентиль) чугунный фланцевый KV16 Ду150 Ру16

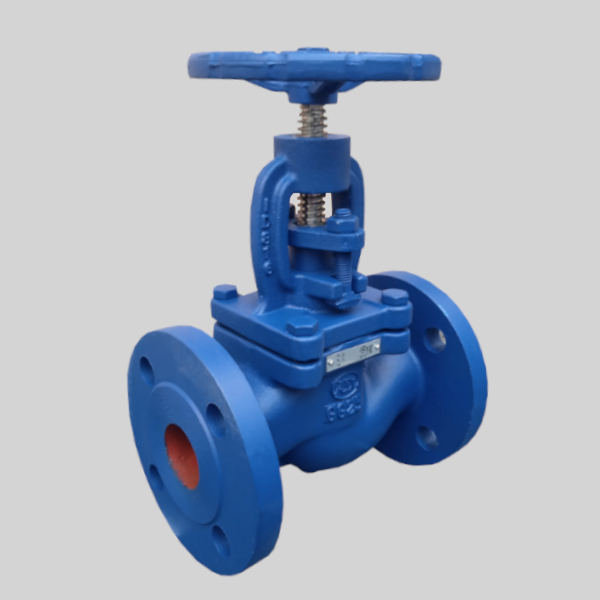

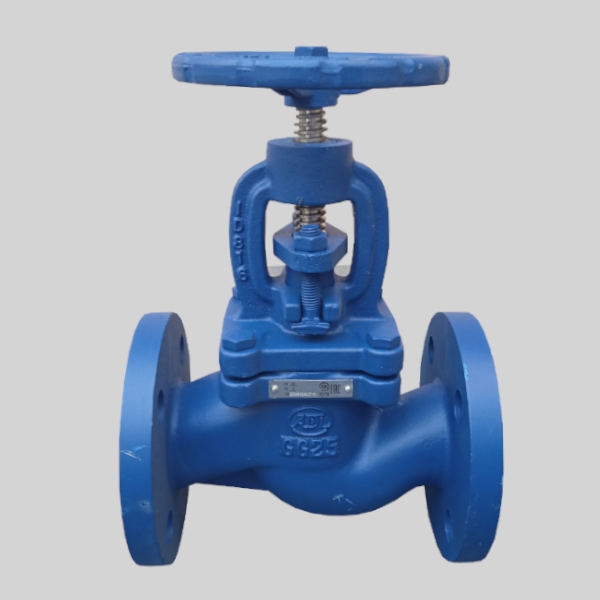

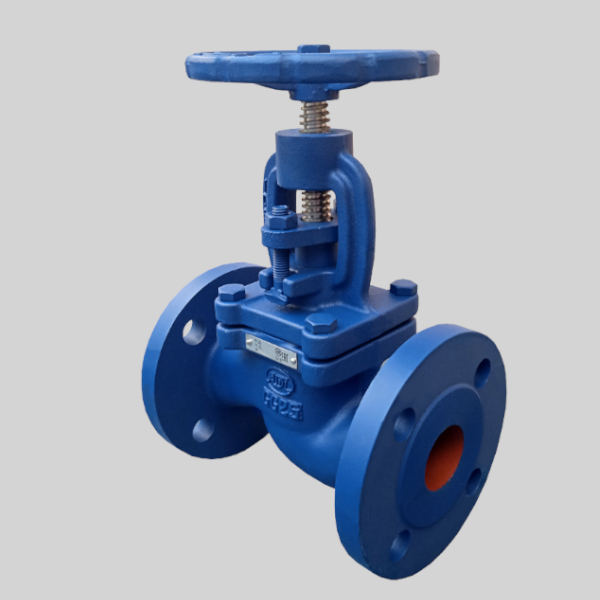

Клапан запорный ГРАНВЕНТ KV16 Ду150 Клапан (вентиль) запорный чугунный сальниковый фланцевый ГРАНВЕНТ KV16 Ду150 предназначен для установки в качестве запорного устройства на трубопроводы холодной и горячей воды, пара и других жидкостей и газов, неагрессивных к материалу корпуса и уплотнений. ВНИМАНИЕ!!! Вентиль фланцевый ГРАНВЕНТ KV16 Ду150 рекомендуется как замена отечественных клапанов: 15кч19п, 15кч34п, 15кч16п, 15кч16нж. Технические характеристики на вентиль ГРАНВЕНТ KV16 Ду150: Максимальное давление: 16 атм Рабочая температура: -10 +300 град С Рабочая среда: жидкости и газы, неагрессивные к материалам клапана Материал корпуса: чугун GG25 Материал штока, клапана: нержавеющая сталь X20Cr13 Присоединение: фланцевое Уплотнение корпуса и крышки: графит Уплотнение: металл по металлу Чертеж клапана ГРАНВЕНТ KV16 Габариты и характеристики клапанов ГРАНВЕНТ KV16 Размеры (мм) Диаметр условного прохода клапанов ГРАНВЕНТ KV16 (мм) 15 20 25 32 40 50 65 80 100 125 150 200 Диаметр маховика W 96 96 120 140 140 200 200 240 280 360 360 400 Строительная длина L 130 150 160 180 200 230 290 310 350 400 480 600 Высота от центра (в закрытом состоянии) Н 167 167 183 215 220 239 266 317 339 411 441 499 Высота от центра (в открытом состоянии) Н1 180 180 200 231 247 270 306 363 397 472 514 576 Диаметр фланца D 95 105 115 140 150 165 185 200 220 250 285 340 Межцентровые растояния для болтов D1 65 75 85 100 110 125 145 160 180 210 240 295 Диаметр выступа D2 46 56 65 76 84 99 120 132 156 184 211 266 Количество отверстий х диаметр болтов Z-фd 4 14 4 14 4 14 4 19 4 19 4 19 4 19 8 19 8 19 8 19 8 23 12 23 Толщина фланца-высота выступа b-f 14 2 16 2 16 2 18 2 18 2 20 2 20 2 22 2 24 2 26 2 26 2 30 2 Пропускная способность Kv 5,9 7,4 13 18 30 41 79 115 181 225 364 690 Масса (кг) 3,5 4,4 5,6 9,5 11 15 23 31 39 63 79 125
