Клапан запорный сильфонный KV31 Ду50 с доставкой в г. GEO_CITY_NAME

Клапан запорный сильфонный KV31 Ду50 Клапан (вентиль) запорный чугунный сильфонный фланцевый KV31 Ду50 предназначен для установки в качестве запорного устройства на трубопроводы холодной и горячей воды, пара и других жидкостей и газов, неагрессивных к материалу корпуса и уплотнений. Технические характеристики на вентиль ГРАНВЕНТ KV31 Ду50: Максимальное давление: 16 атм Рабочая температура: -10 +300 град С Рабочая среда: жидкости и газы, неагрессивные к материалам клапана Материал корпуса: чугун GG25 Материал сильфона: нержавеющая сталь X5CrNi18-10 Присоединение: фланцевое Уплотнение корпуса и крышки: графит Уплотнение: металл по металлу Чертеж клапана KV31 Габариты и характеристики клапанов KV31 Размеры (мм) Диаметр условного прохода клапанов V234A (мм) 15 20 25 32 40 50 65 80 100 Диаметр маховика Dk 120 120 140 140 140 160 200 220 280 Строительная длина L 130 150 160 180 200 230 290 310 350 Высота от центра Н 194 194 205 215 224 230 282 335 361 Диаметр фланца D 95 105 115 140 150 165 185 200 220 Межцентровые растояния для болтов K 65 75 85 100 110 125 145 160 180 Диаметр выступа d 46 58 68 78 88 99 118 132 156 Количество отверстий х диаметр болтов n-d 4 14 4 14 4 14 4 19 4 19 4 19 4 19 8 19 8 19 Толщина фланца-высота выступа g-f 14 2 16 2 16 2 18 2 18 3 20 3 20 3 22 3 24 3 Пропускная способность Kv 4.2 7,4 12,0 19,0 30,0 47,0 77,0 120 188 Масса (кг) 3,72 4.2 5.08 8.12 9.75 12,85 17.64 26,84 37.16 Чертеж фланца плоского Ру16 атм по ГОСТ 12820 Габаритные характеристики фланца стального Ру 16 по ГОСТ 12820-80 Обозначение Размеры (мм) Масса кг Количество отверстий Диаметр болтов dz Dw Dz D0 D1 f g d0 1 - 15 - 16 18 19 95 65 47 2 12 14 0.61 4 M12 1 - 20 - 16 25 26 105 75 58 2 14 14 0.86 4 M12 1 - 25 - 16 32 33 115 85 68 2 16 14 1.17 4 M12 1 - 32 - 16 38 39 135 100 78 2 16 18 1.58 4 М16 1 - 40 - 16 45 46 145 110 88 3 17 18 1,96 4 М16 1 - 50 - 16 57 59 160 125 102 3 19 18 2,58 4 М16 1 - 65 - 16 76 78 180 145 122 3 21 18 3,42 4 М16 1 - 80 - 16 89 91 195 160 133 3 21 18 3,71 4 М16 1 - 100 - 16 108 110 215 180 158 3 23 18 4,73 8 М16 1 - 125 - 16 133 135 245 210 184 3 25 18 6,38 8 М16 1 - 150 - 16 159 161 280 240 212 3 25 22 7,81 8 М20 1 - 200 - 16 219 222 335 295 268 3 27 22 10,1 12 М20 1 - 250 - 16 273 273 405 355 320 3 28 26 14,49 12 М24 1 - 300 - 16 325 325 460 410 370 4 28 26 17,78 12 М24 1 - 350 - 16 377 377 520 470 430 4 28 26 22,88 12 М24 1 - 400 - 16 426 426 580 525 482 4 34 30 31 16 М27

Распечатать

Написать письмо

‹›

Цена товара с НДС (без доставки) на 05.12.2021

Розничная цена 8 475

Оптовая цена 7 885

Получить скидку

Товар поставляется под заказ

Состояние товара: Новый

Количество

30037

- шт +

Всего выбрано товара с учетом оптовой скидки на сумму :

Доставка в город:

Транспортная компания:

Заказ в 1 клик

Добавить в корзину

Подбор аналогов

Получить скидку

Диаметр

50 мм

Давление

1.6 МПа

Масса

13 кг

Строительная длина

230 мм

Высота

230 мм

Описание товара Документация Отзывы Заказ продукции

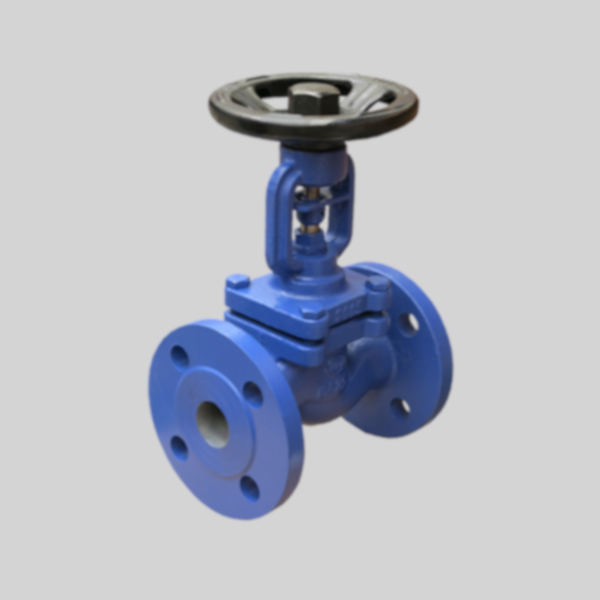

Клапан запорный сильфонный KV31 Ду50

Клапан (вентиль) запорный чугунный сильфонный фланцевый KV31 Ду50 предназначен для установки в качестве запорного устройства на трубопроводы холодной и горячей воды, пара и других жидкостей и газов, неагрессивных к материалу корпуса и уплотнений.

Технические характеристики на вентиль ГРАНВЕНТ KV31 Ду50:

Максимальное давление: 16 атм
Рабочая температура: -10 +300 град С
Рабочая среда: жидкости и газы, неагрессивные к материалам клапана
Материал корпуса: чугун GG25
Материал сильфона: нержавеющая сталь X5CrNi18-10
Присоединение: фланцевое
Уплотнение корпуса и крышки: графит
Уплотнение: металл по металлу

Чертеж клапана KV31

Клапан запорный ( вентиль ) сильфонный фланцевый KV31 - габаритные размеры

Габариты и характеристики клапанов KV31

Размеры (мм)	Диаметр условного прохода клапанов V234A (мм)
Размеры (мм)	15	20	25	32	40	50	65	80	100
Диаметр маховика Dk	120	120	140	140	140	160	200	220	280
Строительная длина L	130	150	160	180	200	230	290	310	350
Высота от центра Н	194	194	205	215	224	230	282	335	361
Диаметр фланца D	95	105	115	140	150	165	185	200	220
Межцентровые растояния для болтов K	65	75	85	100	110	125	145	160	180
Диаметр выступа d	46	58	68	78	88	99	118	132	156
Количество отверстий х диаметр болтов n-d	4 14	4 14	4 14	4 19	4 19	4 19	4 19	8 19	8 19
Толщина фланца-высота выступа g-f	14 2	16 2	16 2	18 2	18 3	20 3	20 3	22 3	24 3
Пропускная способность Kv	4.2	7,4	12,0	19,0	30,0	47,0	77,0	120	188
Масса (кг)	3,72	4.2	5.08	8.12	9.75	12,85	17.64	26,84	37.16

Чертеж фланца плоского Ру16 атм по ГОСТ 12820

Фланец плоский Ру16 атм по ГОСТ 12820 - габаритные размеры

Габаритные характеристики фланца стального Ру 16 по ГОСТ 12820-80

Обозначение	Размеры (мм)								Масса кг	Количество отверстий	Диаметр болтов
	d_z	D_w	D_z
