Описание товара

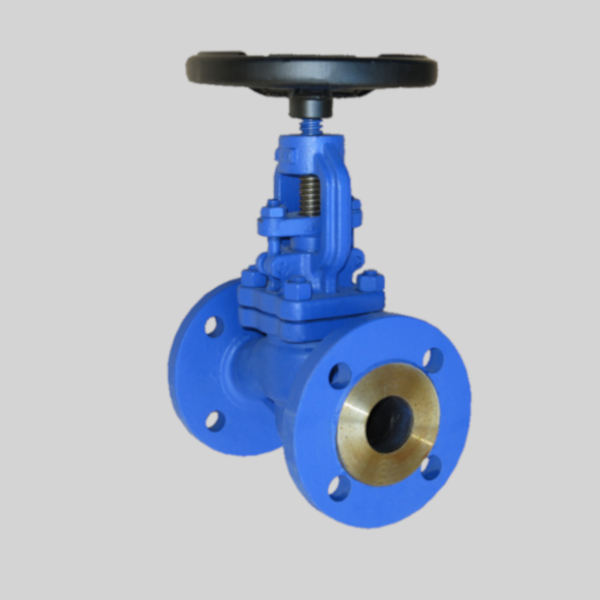

Клапан запорный ГРАНВЕНТ KV40 Ду15

Клапан (вентиль) запорный стальной сальниковый фланцевый ГРАНВЕНТ KV40 Ду15 предназначен для установки в качестве запорного устройства на трубопроводы холодной и горячей воды, пара и других жидкостей и газов, неагрессивных к материалу корпуса и уплотнений.

Технические характеристики на вентиль ГРАНВЕНТ KV40 Ду15:

Максимальное давление: 40 атм
Рабочая температура: +400 град С
Рабочая среда: жидкости и газы, неагрессивные к материалам клапана
Материал корпуса: сталь GS-C25
Материал штока, диска: нержавеющая сталь
Присоединение: фланцевое
Уплотнение корпуса и крышки: графит
Уплотнение: металл по металлу

Чертеж клапана KV40

Клапан запорный ( вентиль ) фланцевый ГРАНВЕНТ KV40

Таблица 1. Габариты и технические характеристики клапанов
ГРАНВЕНТ KV40 DN 15-80 mm

Размеры (мм)	Диаметр условного прохода клапанов ГРАНВЕНТ KV40 Ду 15-80 мм
Размеры (мм)	15	20	25	32	40	50	65	80
Высота от центра (в закрытом состоянии) Н	180	190	220	220	230	250	260	325
Строительная длина L	130	150	160	180	200	230	290	310
Диаметр фланца D	95	105	115	140	150	165	185	200
Межцентровые растояния для болтов D1	65	75	85	100	110	125	145	160
Количество отверстий х диаметр болтов Z-фd	4 14	4 14	4 14	4 18	4 18	4 18	8 18	8 18
Толщина фланца-высота выступа b-f	14 2	16 2	16 2	18 2	18 2	20 2	20 2	22 2
Пропускная способность Kv	4,2	7,4	12	19	30	47	77	120
Масса (кг)	4	4,5	5	8	10	13.5	20	25

Таблица 2. Габариты и технические характеристики клапанов
ГРАНВЕНТ KV40 DN 100-400 mm

Размеры (мм)	Диаметр условного прохода клапанов ГРАНВЕНТ KV40 Ду 80-400 мм
Размеры (мм)	100	125	150	200	250	300	350	400
Высота от центра Н	340	410	450	540	660	710	845	950
Строительная длина L	350	400	480	600	730	850	980	1100
Диаметр фланца D	235	270	300	375	450	515	580	660
Межцентровые растояния для болтов D1	190	220	250	320	385	450	510	585
Количество отверстий х диаметр болтов Z-фd	8 22	8 26	8 26	12 30	12 33	16 33	16 36	16 39
Толщина фланца-высота выступа b-f	14 2	16 2	16 2	18 2	18 2	20 2	20 2	22 2
Пропускная способность Kv	188	288	410	725	1145	1635	2225	2906
Масса (кг)	45	60	98	171	340	580	780	990

Паспорта клапанов ГРАНВЕНТ KV40 по диаметрам

KV40-015	KV40-020	KV40-025	KV40-032
KV40-040	KV40-050	KV40-065	KV40-080
KV40-100	KV40-125	KV40-150	KV40-200
KV40-250	KV40-300	KV40-350	KV40-400
