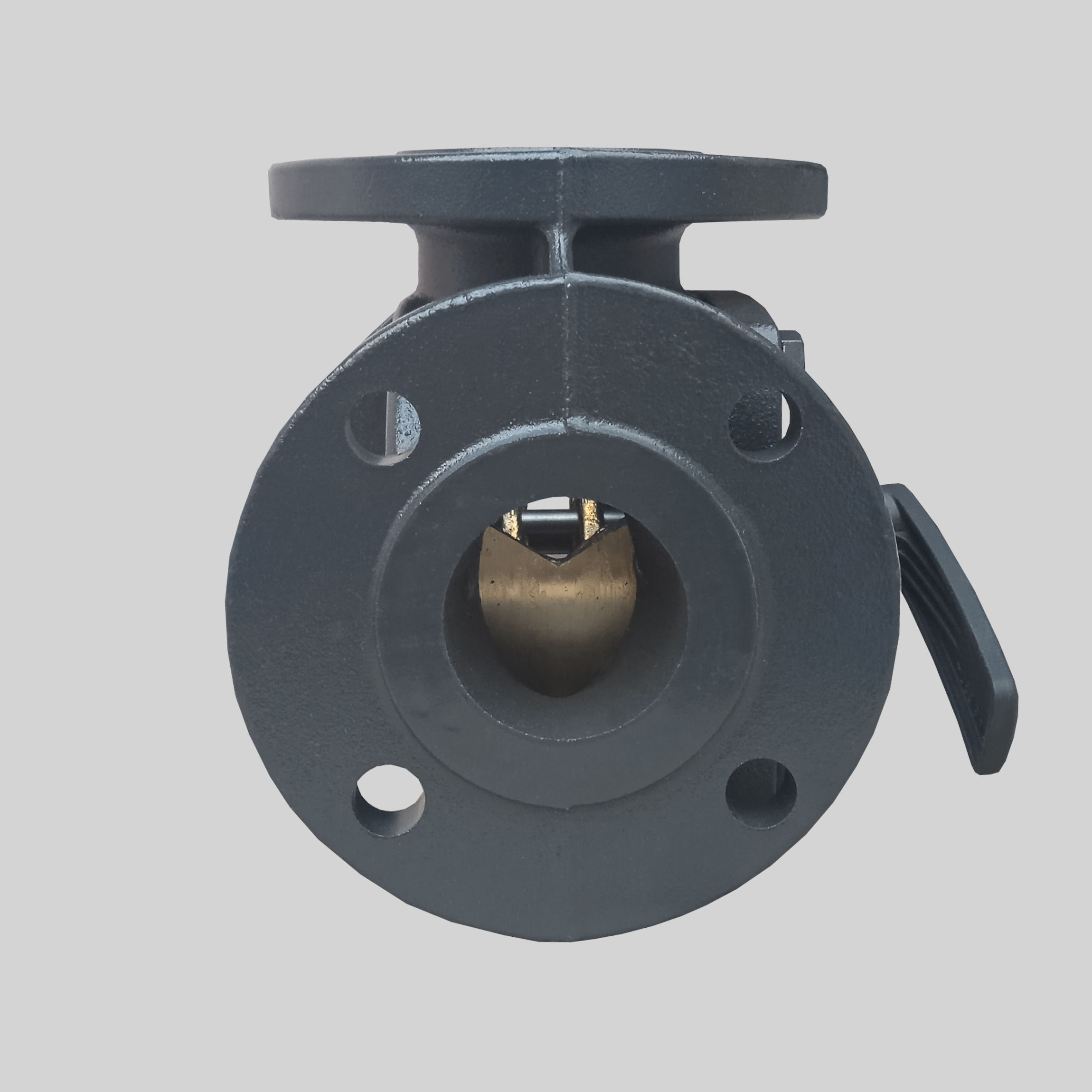

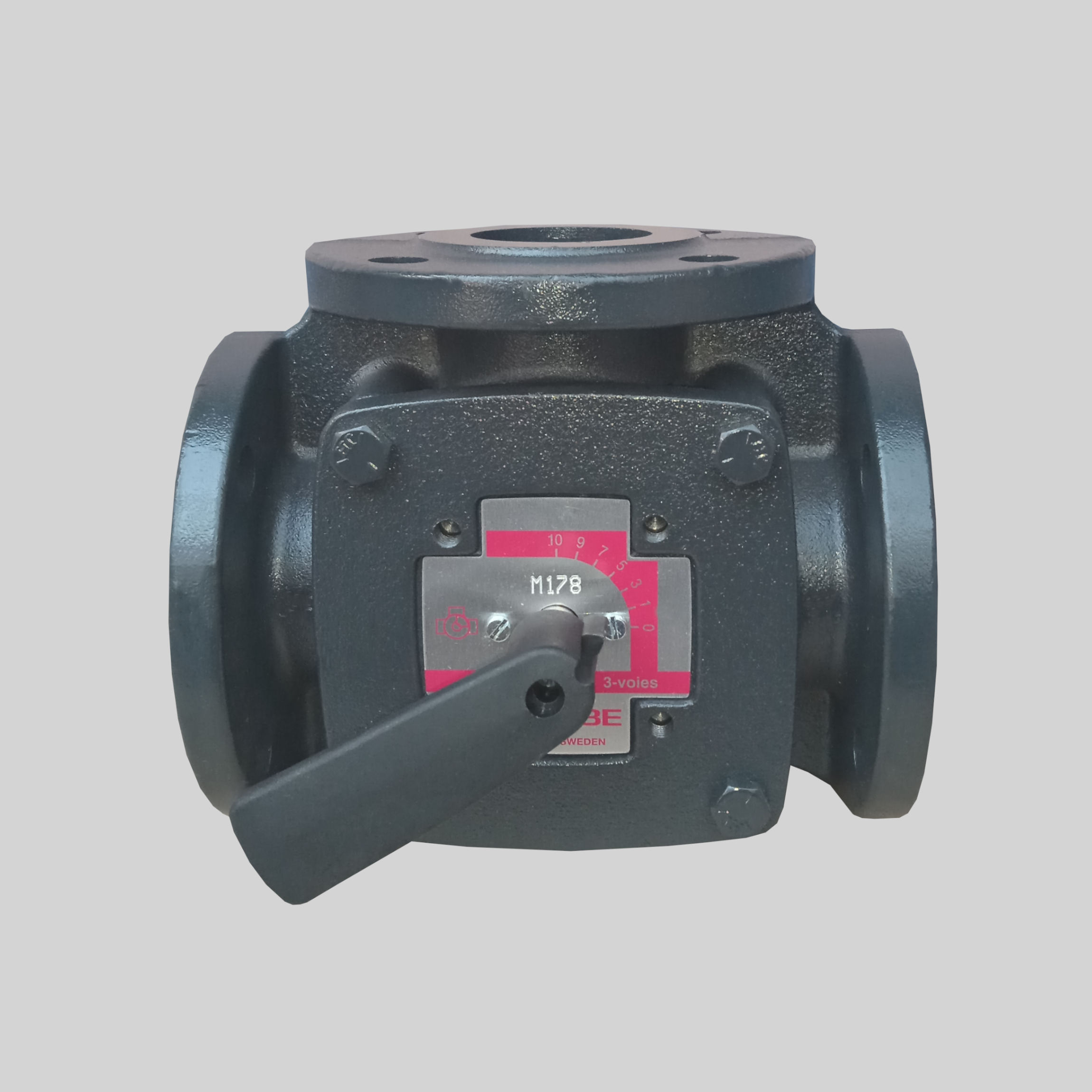

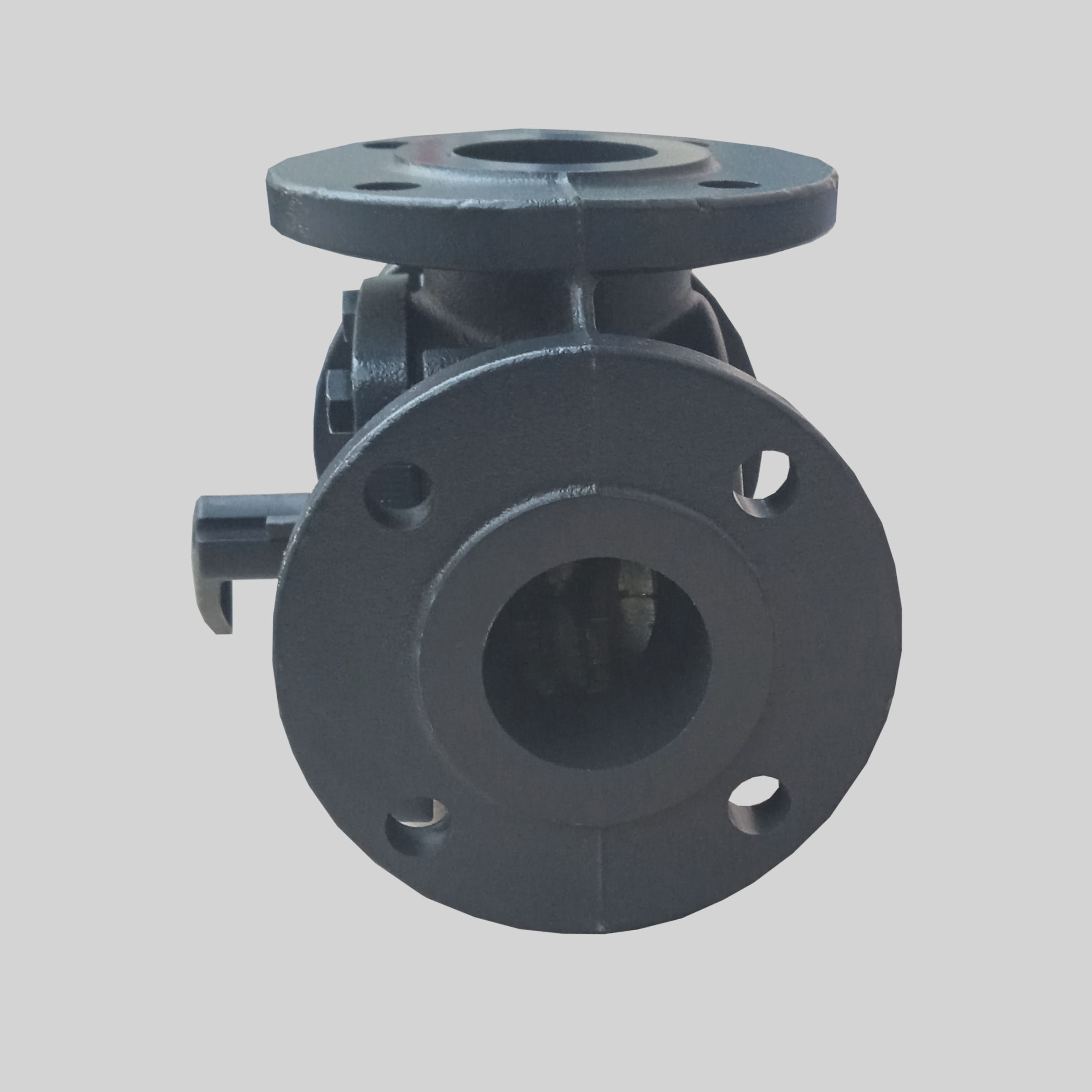

Клапан смесительный чугунный трёхходовой ESBE 3F20

Клапан регулирующий смесительный трёхходовой чугунный фланцевый ESBE 3F20 Ду20 предназначен для регулирования температуры и расхода теплоносителя путем смешения воды из прямого и обратного трубопровода.
Клапан снабжен ручкой, что позволяет применять его как регулирующий трехходовой клапан по Т-схеме. Если необходимо использовать клапан в системах с дистанционным управлением к нему необходимо приобретать электропривод: 2-х позиционный серии 90, 3-х позиционный серии 90 или пропорциональный серии 90.

Технические характеристики на клапан 3F20:

Максимальное давление: 6 атм
Максимальный перепад давления: 1атм
Рабочая температура: -10..+110 град С
Рабочая среда: вода, воздух
Материал корпуса: чугун
Присоединение: фланцевое Ру6

Чертеж фланца плоского Ру6 атм по ГОСТ 12820

Фланец плоский Ру6 атм по ГОСТ 12820 - габаритные размеры

Габаритные характеристики фланца стального Ру 6 по ГОСТ 12820-80

Проход условный D	P 0,6 МПа (6 кгс/см²), размеры (мм)
Проход условный D	d_w	D_z	g	Масса кг
10	14	15	10	0.31
15	18	19	10	0.33
20	25	26	12	0.53
25	32	33	12	0.64
32	38	39	13	1,01
40	45	46	13	1,21
50	57	59	13	1,33
65	76	78	13	1,63
80	89	91	15	2,44
100	108	110	15	2,85
125	133	135	17	3,88
150	152	154	17	4,63
200	219	222	19	5,89
250	273	273	20	7,67
300	325	325	20	10,28
350	377	377	22	12,58
400	426	426	24	15,20
