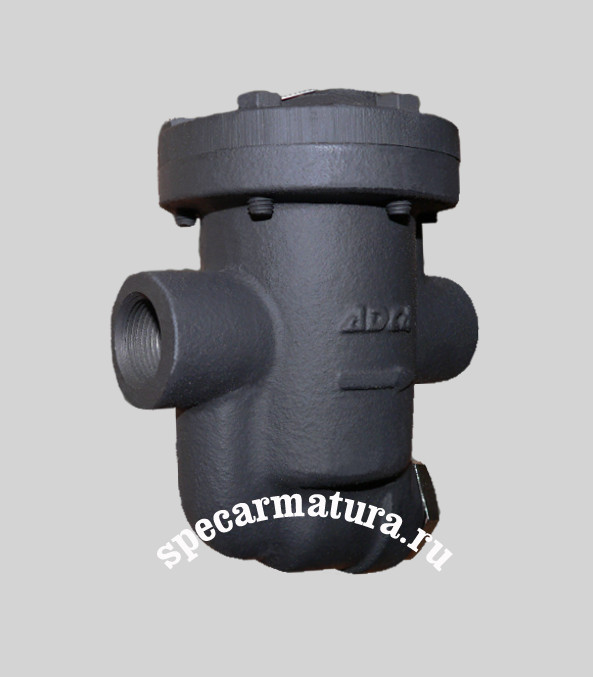

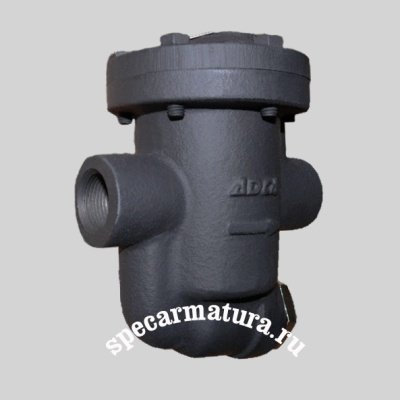

Конденсатоотводчик с перевернутым стаканом ADCA IB12-4 Ду15
Конденсатоотводчик с перевернутым стаканом IB12-4 Ду15 чугунный муфтовый предназначен для отвода конденсата из паровых систем с повышенными требованиями к эффективности и надежности.
Конденсатоотводчик IB12 обеспечивает дискретный отвод конденсата, который отводится при температуре насыщения. Не подвержен влиянию гидравлических ударов и вибрации.
Принцип действия конденсатоотводчика с перевернутым стаканом основан на разности плотности пара и конденсата. Конденсат поступает через входное отверстие в нижней части конденсатоотводчика и том случае когда корпус
полностью заполнен, конденсат удаляется через выпускной клапан в верхней части конденсатоотводчика. По мере поступления пара стакан заполняется и поднимается вверх, при этом рычаг прижимает седло к выпускному клапану, блокируя
выход пара из конденсатоотводчика. Постепенно пар в стакане конденсируется, поплавок опускается, открывая клапан и конденсат выходит из конденсатоотводчика.
Технические характеристики на конденсатоотводчик IB12 Ду15:
Максимальное допустимое давление: 16 атм
Максимальное рабочее давление: 14 бар
Максимальный перепад давления: 4 бар
Максимальная рабочая температура: 198 град С
Материал корпуса: чугун
Присоединение: муфтовое
Встроенный фильтр: нет
ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ:
Конденсатоотводчик IB12-4-015-р/р
- конденсатоотводчик с перевернутым стаканом чугунный с максимальным перепадом давления 4бар, диаметром
15мм муфтовый.
Описание товара
Конденсатоотводчик с перевернутым стаканом ADCA IB12-4 Ду15
Конденсатоотводчик с перевернутым стаканом IB12-4 Ду15 чугунный муфтовый предназначен для отвода конденсата из паровых систем с повышенными требованиями к эффективности и надежности.
Конденсатоотводчик IB12 обеспечивает дискретный отвод конденсата, который отводится при температуре насыщения. Не подвержен влиянию гидравлических ударов и вибрации.
Принцип действия конденсатоотводчика с перевернутым стаканом основан на разности плотности пара и конденсата. Конденсат поступает через входное отверстие в нижней части конденсатоотводчика и том случае когда корпус
полностью заполнен, конденсат удаляется через выпускной клапан в верхней части конденсатоотводчика. По мере поступления пара стакан заполняется и поднимается вверх, при этом рычаг прижимает седло к выпускному клапану, блокируя
выход пара из конденсатоотводчика. Постепенно пар в стакане конденсируется, поплавок опускается, открывая клапан и конденсат выходит из конденсатоотводчика.
Технические характеристики на конденсатоотводчик IB12 Ду15:
Максимальное допустимое давление: 16 атм
Максимальное рабочее давление: 14 бар
Максимальный перепад давления: 4 бар
Максимальная рабочая температура: 198 град С
Материал корпуса: чугун
Присоединение: муфтовое
Встроенный фильтр: нет
ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ:
Конденсатоотводчик IB12-4-015-р/р
- конденсатоотводчик с перевернутым стаканом чугунный с максимальным перепадом давления 4бар, диаметром
15мм муфтовый.
