Регулятор давления после себя РД-НО 100 (0,04-0,16) с доставкой в г. GEO_CITY_NAME

Регулятор давления после себя РД НО 100 (0,04-0.16) Регулятор давления после себя (нормально открытый) РД НО 100 (0,04-0.16) предназначен для автоматического поддержания заданного давления воды, воздуха, пара в системах отопления, водоснабжения, пароснабжения. Принцип действия регулятора РД НО основан на уравновешивании силы упругой деформации пружины настройки усилием, создаваемым регулируемой средой на мембранном узле. Корпусы регуляторов могут быть изготовлены из серого чугуна СЧ 20 – стандартное исполнение, стального литья (сталь 20Л) и коррозионностойкого литья (сталь 12Х18Н10Т). ВНИМАНИЕ!!! Регулятор давления РД НО рекомендуется как замена регуляторов: 21ч10нж, 21с10нж, 21ч13нж. ВНИМАНИЕ!!! При использовании регулятора давления РД НО на пару, необходимо устанавливать водяной затвор (приобретается отдельно). Технические характеристики на регулятор РД НО 100: Максимальное давление: 16 атм Рабочая температура: +180 град С Рабочая среда: жидкости и газы, неагрессивные к материалам клапана Материал корпуса: чугун (под заказ сталь 20 или нержавеющая сталь 12Х18Н10Т) Присоединение: фланцевое ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ: Регулятор давления РД-НО 100 (0,04-0.16) МПа - регулятор давления с нормально открытым регулирующим органом, диаметром условного прохода 100мм, пределами настройки 0,4-1,6 атм. Чертеж регулятора давления РД Габариты регулятора давления РД Таблица габаритов и характеристик регулятора давления РД НО Диаметр DN ( мм ) Условная пропускная способность (куб.м/час) Диапазон настройки (МПа) Номинальный ход клапана ( мм) Габариты регулятора (мм) Масса (кг) B H L 25 6,3 0,01-0,04 4,0-5,0 230 645 160 23,5 0,04-0,16 0,16-0,6 32 10,0 0,01-0,04 4,0-5,0 230 655 180 26 0,04-0,16 0,16-0,6 40 16,0 0,01-0,04 5,5-6,5 230 690 200 28,5 0,04-0,16 0,16-0,6 50 25,0 0,01-0,04 5,5-6,5 230 720 230 34,5 0,04-0,16 0,16-0,6 80 60,0 0,01-0,04 8,0-9,0 230 800 310 52,5 0,04-0,16 0,16-0,6 100 80,0 0,01-0,04 8,0-9,0 230 850 350 56 0,04-0,16 0,16-0,6 150 160,0 0,01-0,04 18,0-19,0 230 920 480 122,5 0,04-0,16 0,16-0,6 150 250,0 0,01-0,04 21,0-22,0 230 920 480 122,0 0,04-0,16 0,16-0,6

Распечатать

Написать письмо

Цена товара с НДС (без доставки) на 17.01.2021

Розничная цена 68 500

Оптовая цена 68 500

Получить скидку

Товар поставляется под заказ

Состояние товара: Новый

Количество

31446

- шт +

Всего выбрано товара с учетом оптовой скидки на сумму :

Доставка в город:

Транспортная компания:

Заказ в 1 клик

Получить скидку

Добавить в корзину

Подбор аналогов

Масса

58,0 кг

Строительная длина

350 мм

Выбор диаметра регулятора:

Выбор давления настройки:

Выбор диаметра регулятора:

Ду 25

Ду 32

Ду 40

Ду 50

Ду 65

Ду 80

Ду 100

Ду 125

Ду 150

Водяной затвор

Выбор давления настройки:

0,04-0,16 МПа

0,1-0,4 МПа

0,1-0,63 МПа

0,4-1,0 МПа

любая

Описание товара

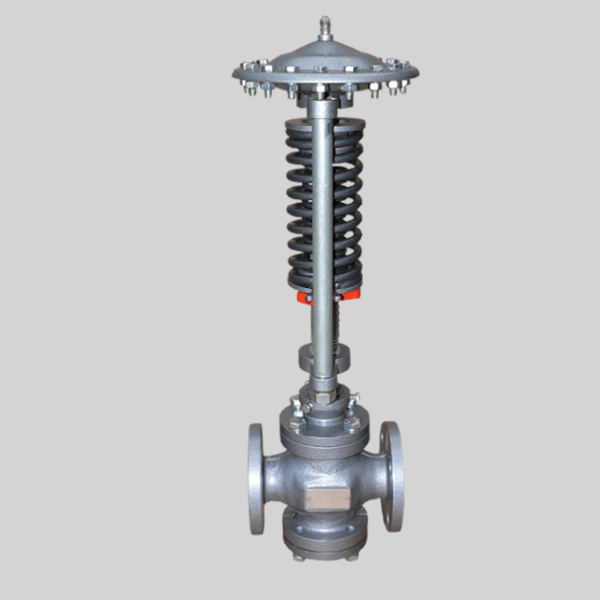

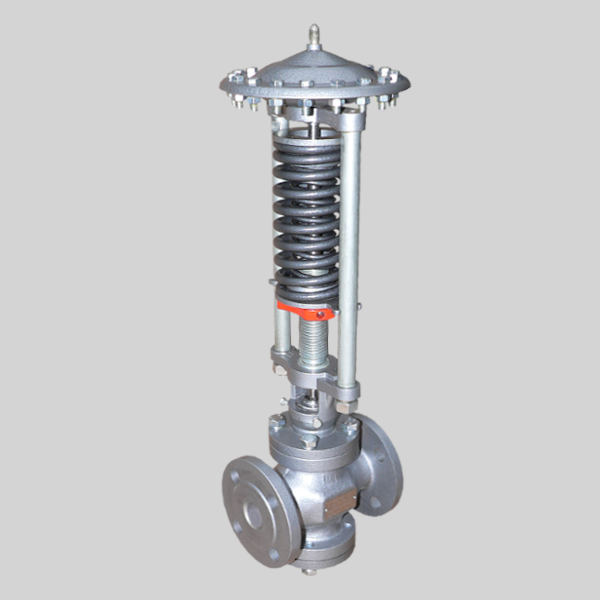

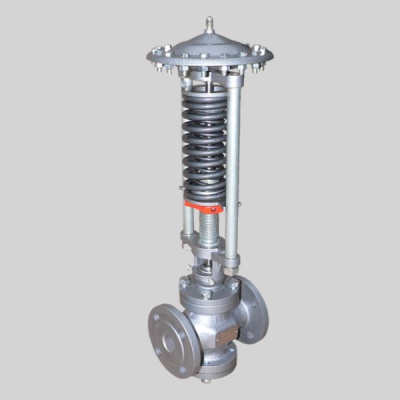

Регулятор давления после себя РД НО 100 (0,04-0.16)

Регулятор давления после себя (нормально открытый) РД НО 100 (0,04-0.16) предназначен для автоматического поддержания заданного давления воды, воздуха, пара в системах отопления, водоснабжения, пароснабжения.
Принцип действия регулятора РД НО основан на уравновешивании силы упругой деформации пружины настройки усилием, создаваемым регулируемой средой на мембранном узле.
Корпусы регуляторов могут быть изготовлены из серого чугуна СЧ 20 – стандартное исполнение, стального литья (сталь 20Л) и коррозионностойкого литья (сталь 12Х18Н10Т).

ВНИМАНИЕ!!! Регулятор давления РД НО рекомендуется как замена регуляторов: 21ч10нж, 21с10нж, 21ч13нж.

ВНИМАНИЕ!!! При использовании регулятора давления РД НО на пару, необходимо устанавливать водяной затвор (приобретается отдельно).

Технические характеристики на регулятор РД НО 100:

Максимальное давление: 16 атм
Рабочая температура: +180 град С
Рабочая среда: жидкости и газы, неагрессивные к материалам клапана
Материал корпуса: чугун (под заказ сталь 20 или нержавеющая сталь 12Х18Н10Т)
Присоединение: фланцевое

ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ: Регулятор давления РД-НО 100 (0,04-0.16) МПа - регулятор давления с нормально открытым регулирующим органом, диаметром условного прохода 100мм, пределами настройки 0,4-1,6 атм.

Чертеж регулятора давления РД

Регулятор давления РД НО - чертеж

Габариты регулятора давления РД

Регулятор давления РД НО - габаритный чертеж

Таблица габаритов и характеристик регулятора давления РД НО

Диаметр DN ( мм )	Условная пропускная способность (куб.м/час)	Диапазон настройки (МПа)	Номинальный ход клапана ( мм)	Габариты регулятора (мм)			Масса (кг)
				B	H	L
25	6,3	0,01-0,04	4,0-5,0	230	645	160	23,5
		0,04-0,16
		0,16-0,6
32	10,0	0,01-0,04	4,0-5,0	230	655	180	26
		0,04-0,16
		0,16-0,6
40	16,0	0,01-0,04	5,5-6,5	230	690	200	28,5
		0,04-0,16
		0,16-0,6
50	25,0	0,01-0,04	5,5-6,5	230	720	230	34,5
		0,04-0,16
		0,16-0,6
80	60,0	0,01-0,04	8,0-9,0	230	800	310	52,5
		0,04-0,16
		0,16-0,6
100	80,0	0,01-0,04	8,0-9,0	230	850	350	56
		0,04-0,16
		0,16-0,6
150	160,0	0,01-0,04	18,0-19,0	230	920	480	122,5
		0,04-0,16
		0,16-0,6
150	250,0	0,01-0,04	21,0-22,0	230	920	480	122,0
		0,04-0,16
		0,16-0,6

Полное описание товара

Документация

Отзывы (Голосов: 7)

Александр Маслаков (ТСЖ "На Малиновского")

Отзыв о товаре "Регулятор РД-НО 40 (0,04-0,16)":

Купили, поставили, забыли о проблемах с перепадами давления в квартирах, а то со скачками, то шланги у жильцов рвало, то пластиковые трубы. Проблемы пропали. Работает исправно и даже лучше)

03.08.2017

Алексей (ТСЖ)

Отзыв о товаре "Регулятор РД-НО 100 (0,04-0,16)":

Данный регулятор раньше ставил только на воду, ни разу не подвел (стоят два года). Оказалось, что если поставить на него водяной затвор, то можно и на пар ставить. Т.к. затвор помогает предотвратить преждевременный выход из строя мембраны и значительно продляет срок её службы.

18.01.2016

Ливнев Ю.Ю. (юр.лицо)

Отзыв о товаре "Регулятор РД-НО 100 (0,04-0,16)":

Продаем их довольно часто. Уже не страшно и советовать т.к. и регулятор хорошо себя зарекомендовал и поставщик ни разу не подводил.

15.01.2016
