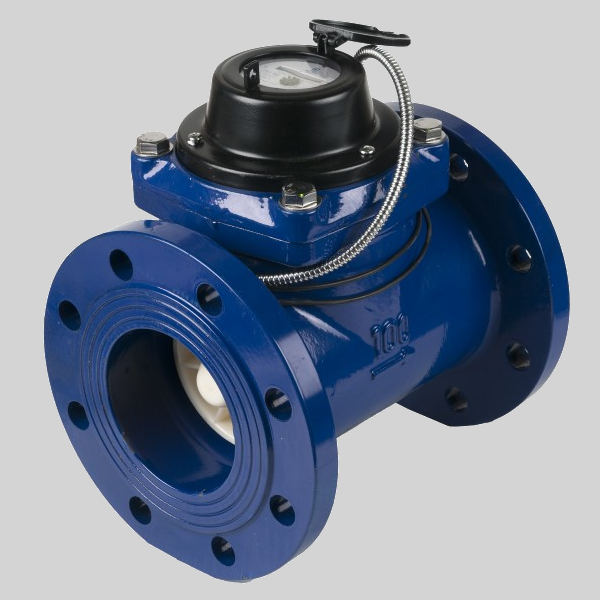

Счётчик холодной воды Декаст СТВХ-100ДГ, L250, Ду100

Счётчик холодной воды Декаст СТВХ-100ДГ, L250, Ду100

Счетчик воды СТВХ-100 ДГ Счетчики горячей воды фланцевые с импульсным выходом СТВХ-100 ДГ предназначены для дистанционного учета холодной и горячей воды по СНиП 2.04.07-86 и питьевой воды по ГОСТ 51232-98, СанПиН 2.1.4.1 07 4-01 в бытовых и промышленных трубопроводах. Счетчики СТВХ-100 ДГ являются турбинными и принцип их действия основан на измерении числа оборотов турбины, которая вращается со скоростью, пропорциональной расходу воды, протекающей по трубопроводу. Связь между счетным механизмом счетчика и турбиной происходит через перегородку путем магнитного взаимодействия. Технические характеристики водосчетчиков СТВХ-100 ДГ: Диаметр условного прохода: 100 мм Максимальное давление: 16 атм Измеряемая среда: питьевая холодная вода Температура окружающего воздуха: +5..+60С Температура рабочей среды: +5..+120С Метрологический класс: В Минимальный расход: 1.8 м3/ч Номинальный расход: 160 м3/ч Максимальный расход: 320 м3/ч Материал корпуса: чугун Тип сигнала герконового датчика: импульсный Частота замыкания контактов: не более 1 Гц Цена импульса: 100 л/имп Порядок установки счетчиков воды СТВХ- ДГ: водомеры могут быть установлены только на горизонтальных участках водопровода. Запрещается установка счетчика счетным механизмом вниз. Перед водомером необходима обязательная установка магнитного сетчатого фильтра (если магнитный фильтр ставить дорого, то можно поставить сетчатый). Так же перед водомером нужно предусмотреть прямой участок равный 5 диаметрам условного прохода счетчика, а за ним не менее 1 диаметра. Если диаметр счетчика не совпадает с диаметром трубопровода, то присоединение осуществляется при помощи переходов, установленных вне зоны обязательных прямых участков трубопровода. ВНИМАНИЕ!!! Диаметр счетчика может не совпадать с диаметром трубопровода, т.к. основной параметр при выборе счетчика воды - это его номинальный расход. Межповерочный интервал для водосчетчика СТВХ- ДГ составляет 6 лет.
